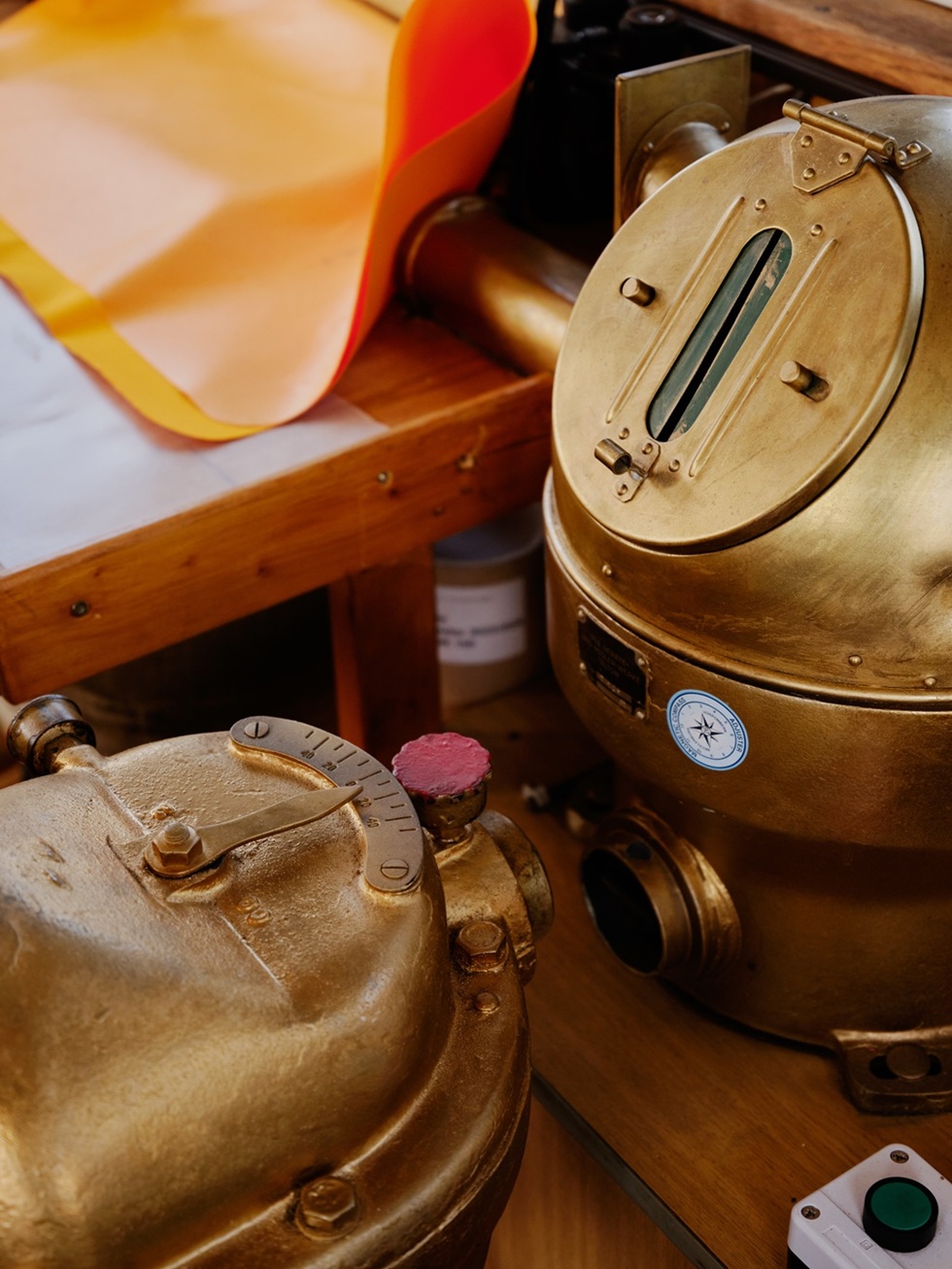

Maschinentelegraf

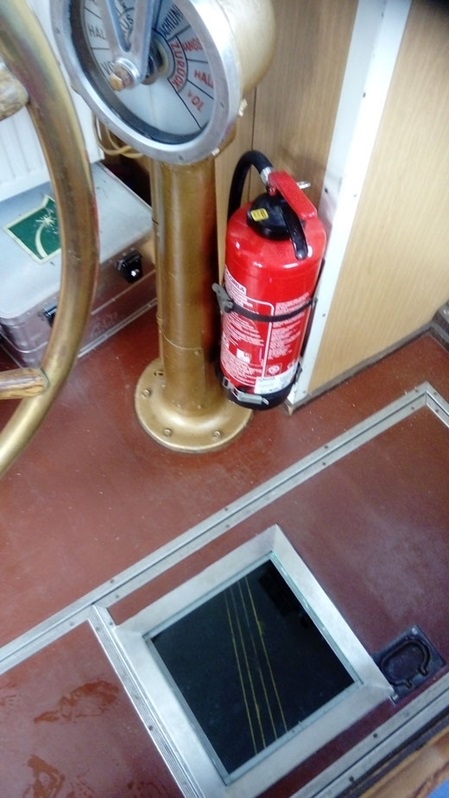

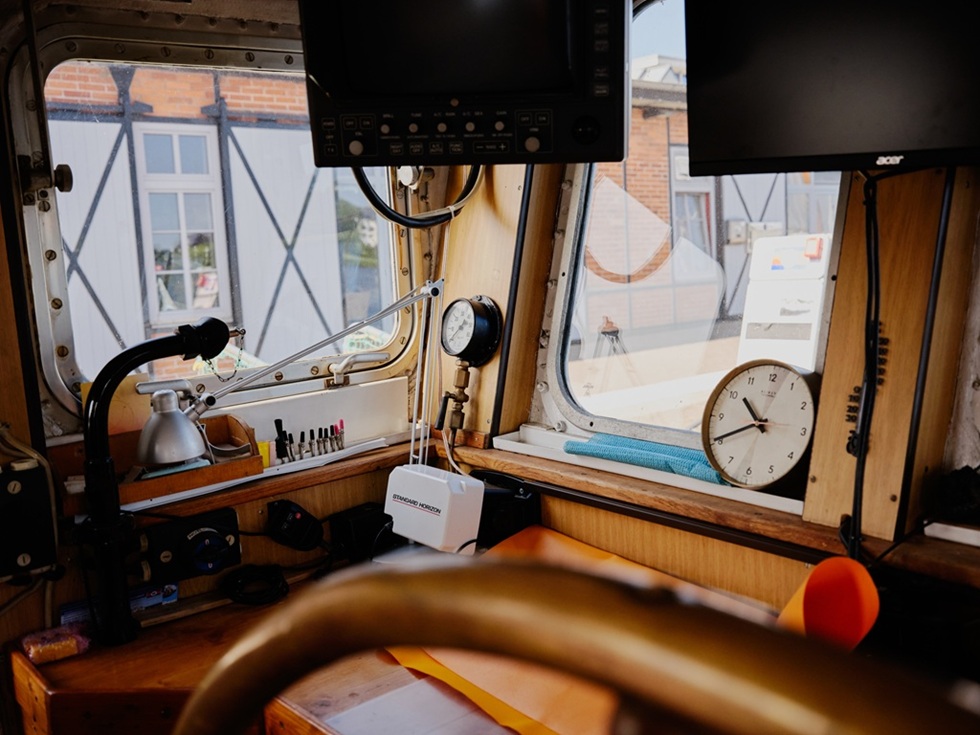

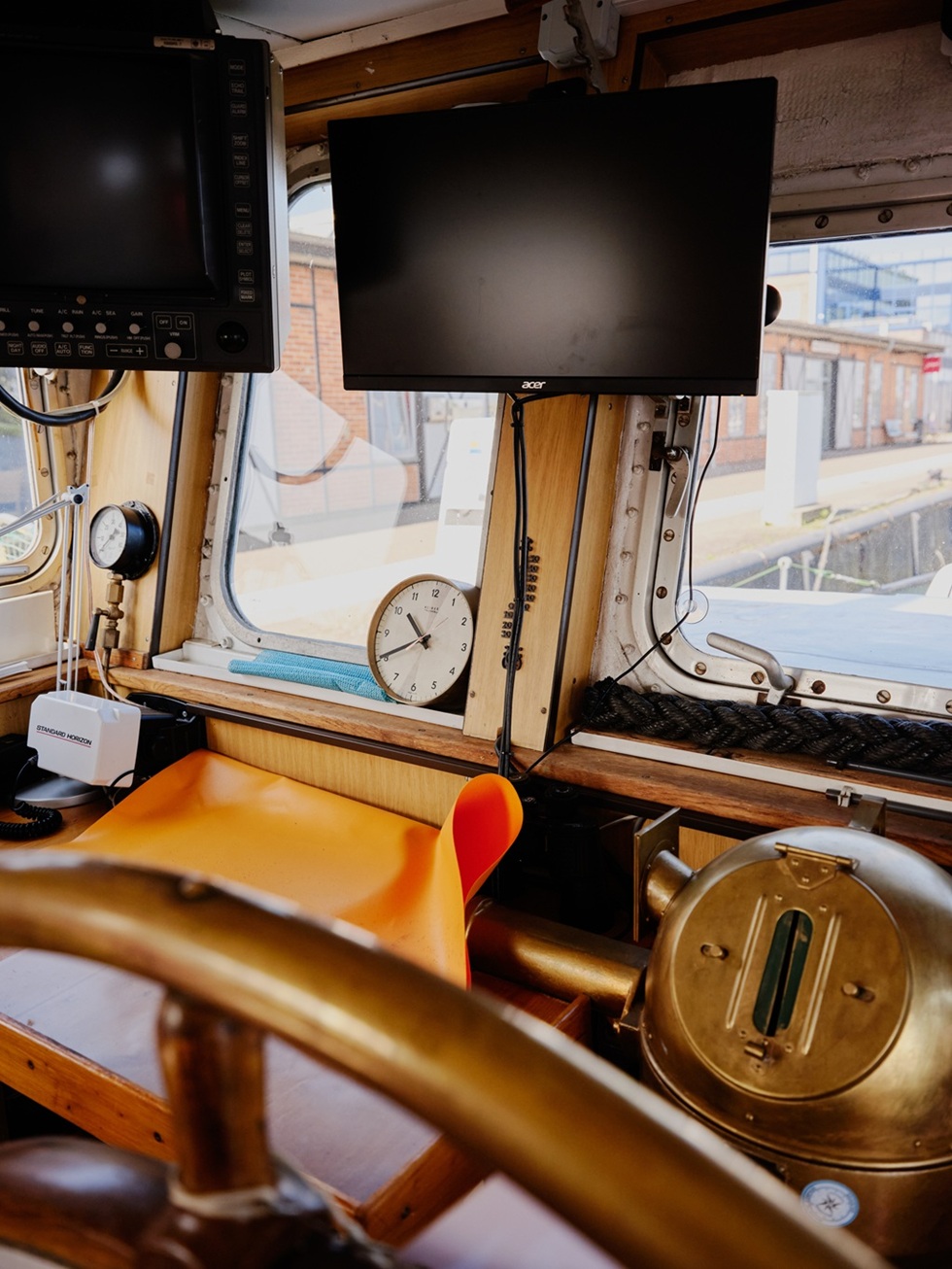

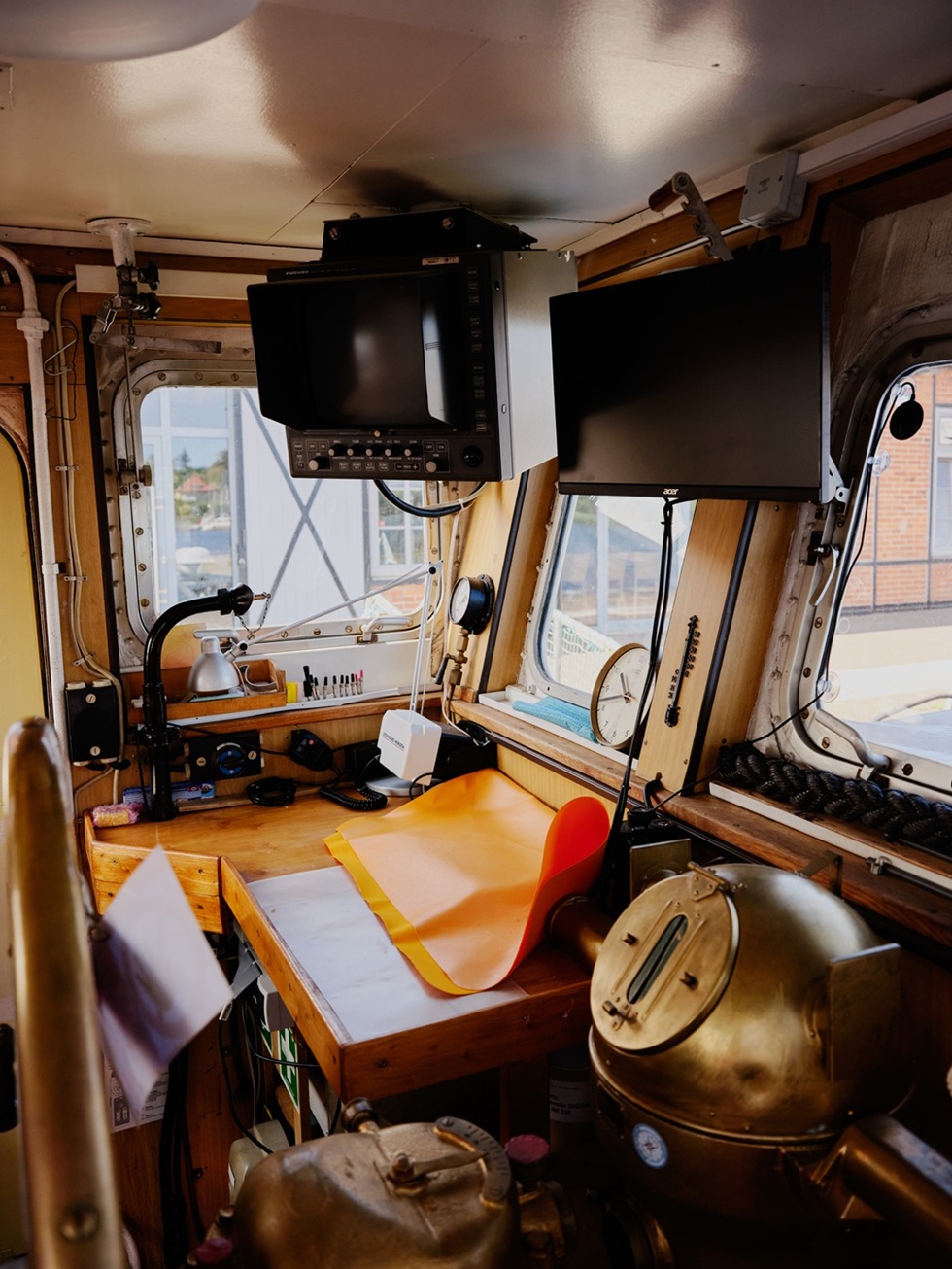

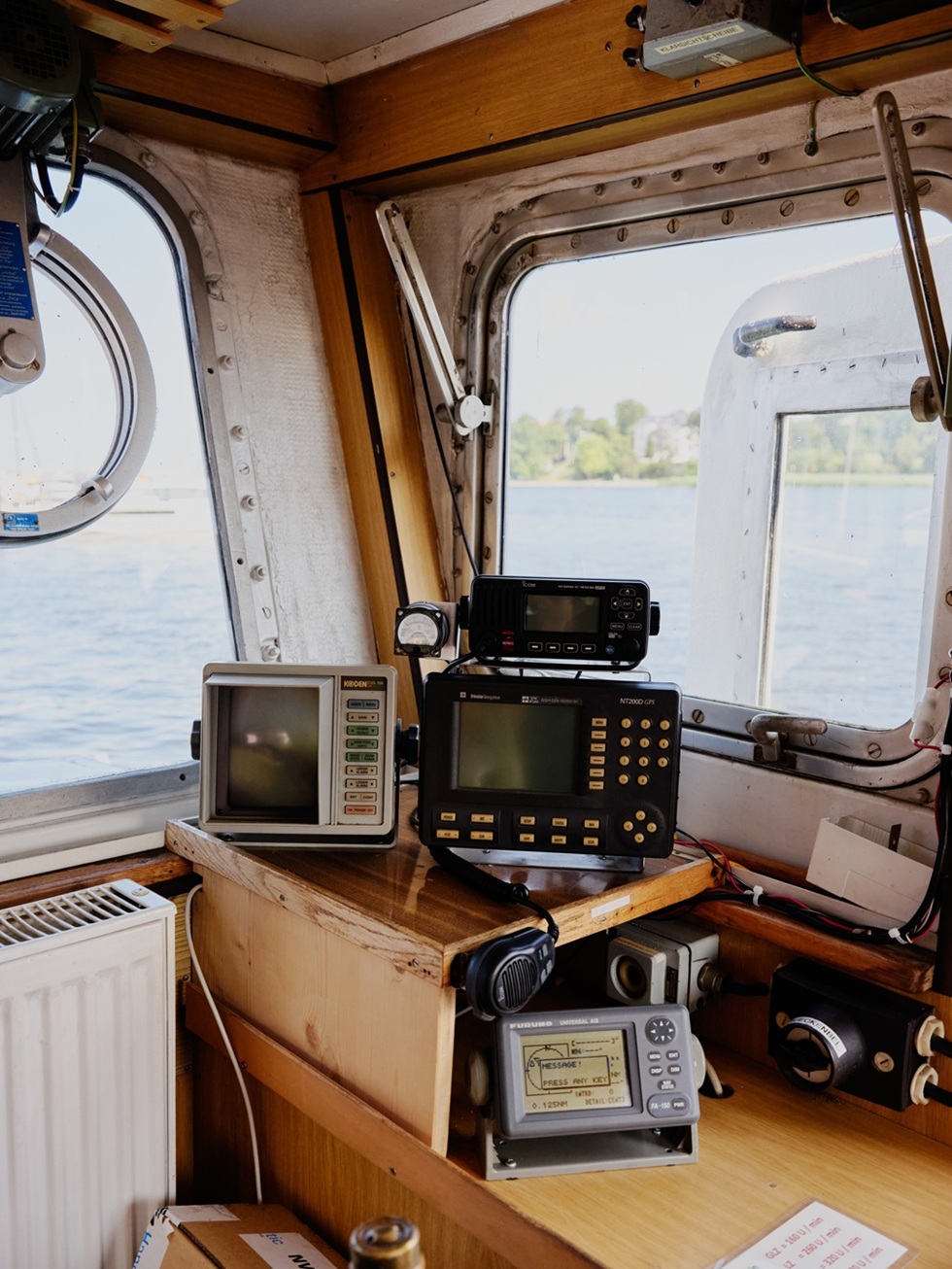

Geber im Ruderhaus
4 Seilzüge haben wir durch
das Fenster sichtbar gemacht

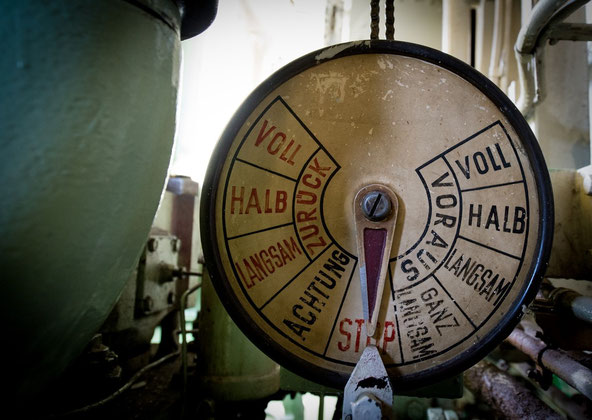

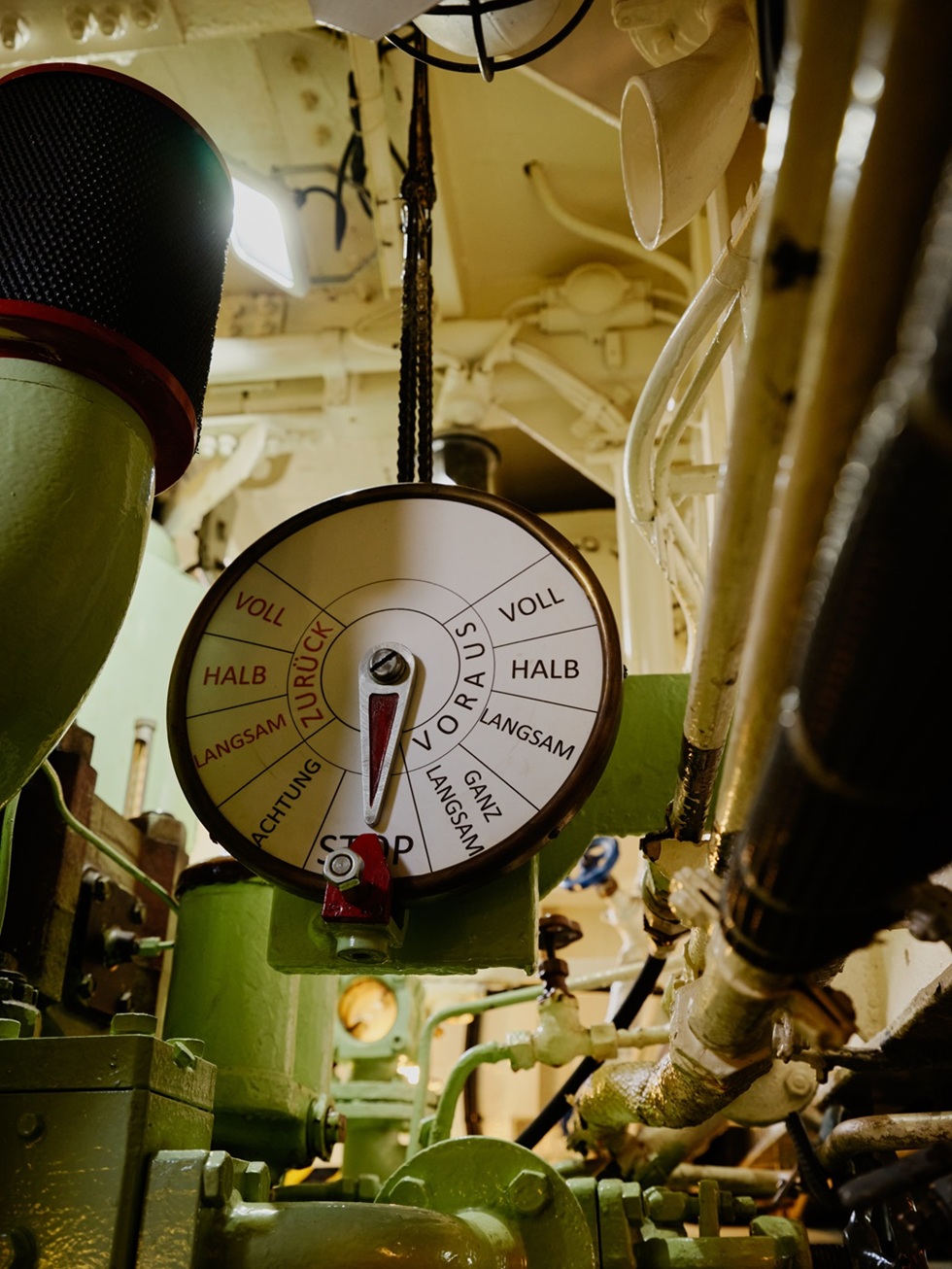

Empfänger im Maschinenraum. Optische und akustische Befehlsübermittlung über Seilzüge an den Maschi-nisten. Dieser quittiert dann die Befehle

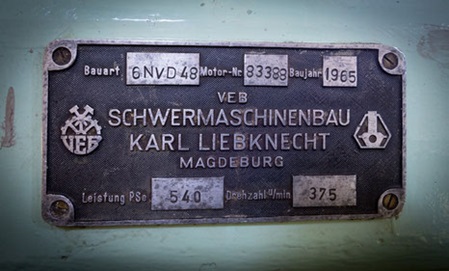

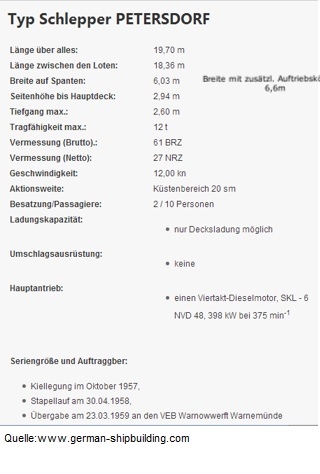

SKL 6 NVD48
Kolbendurchmesser: 320 mm
Kolbenhub: 480 mm
Drehzahl: 375 U/min
Leistung: 540 PS/397 kW

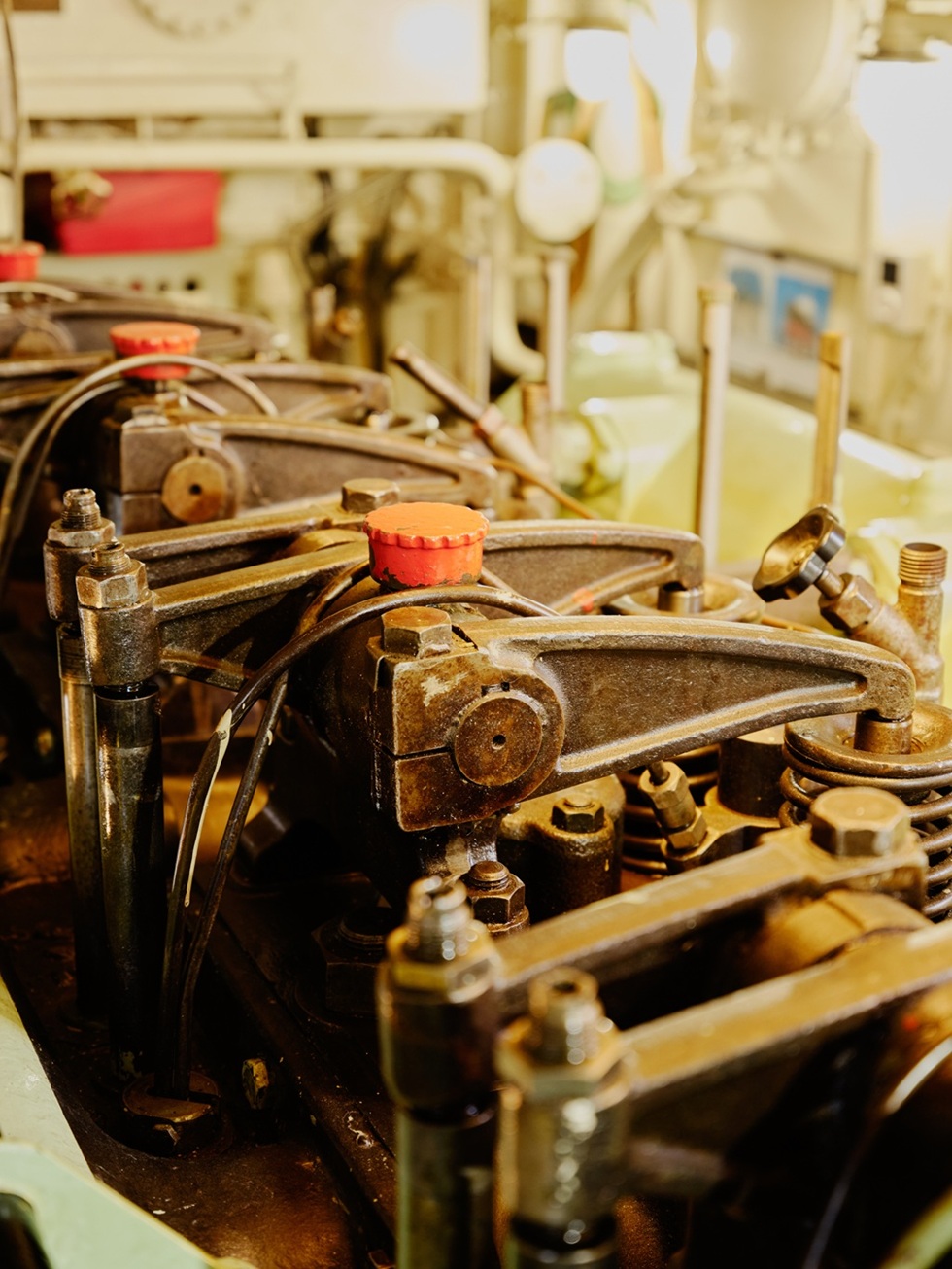

Grundsolide -zig tausend Mal gebaut, leistet aufgeladen etwa das Doppelte

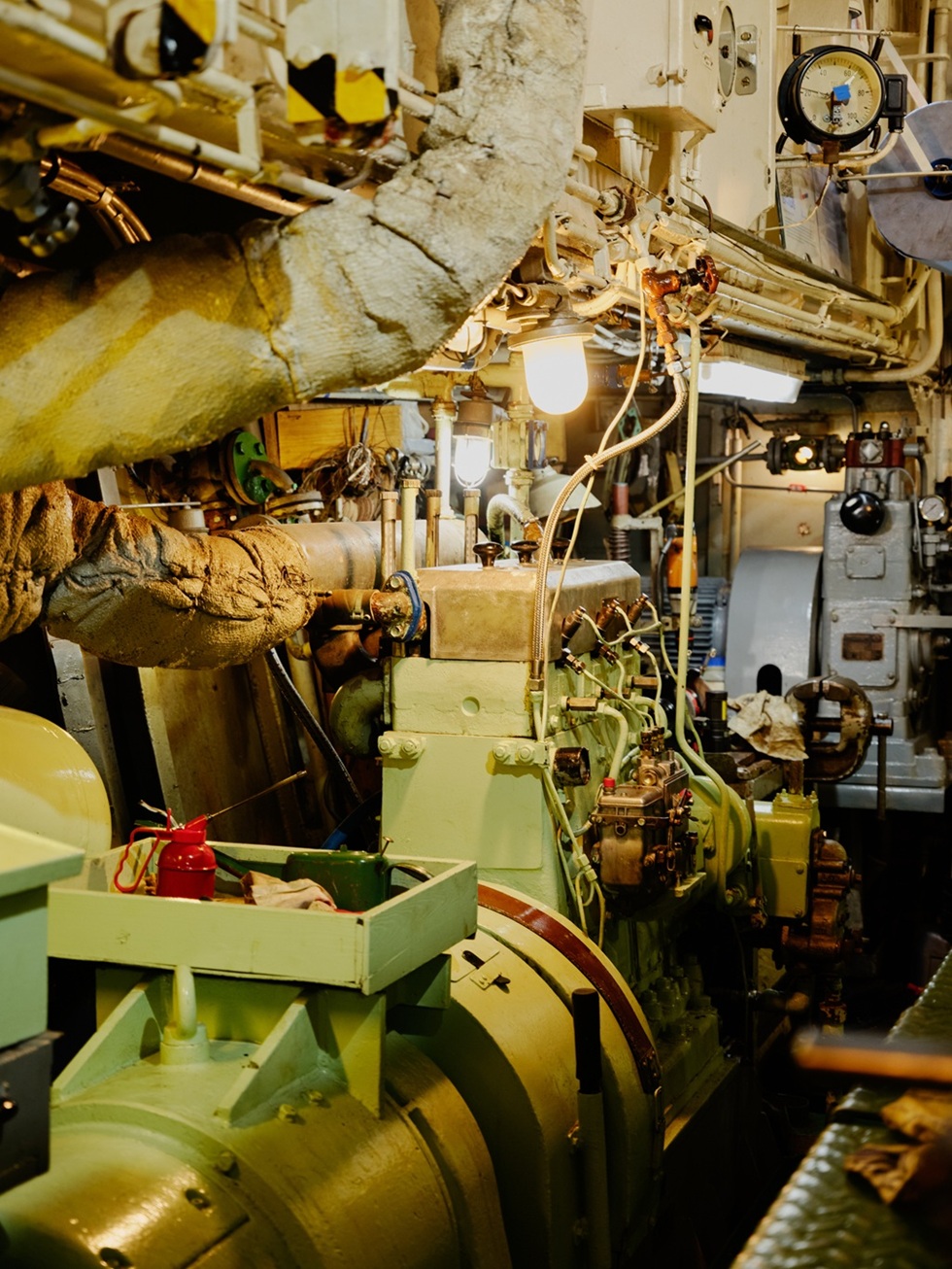

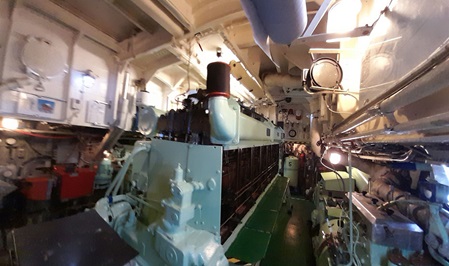

Blick in den Maschinenraum
Vorgänger:
Buckau-Wolf

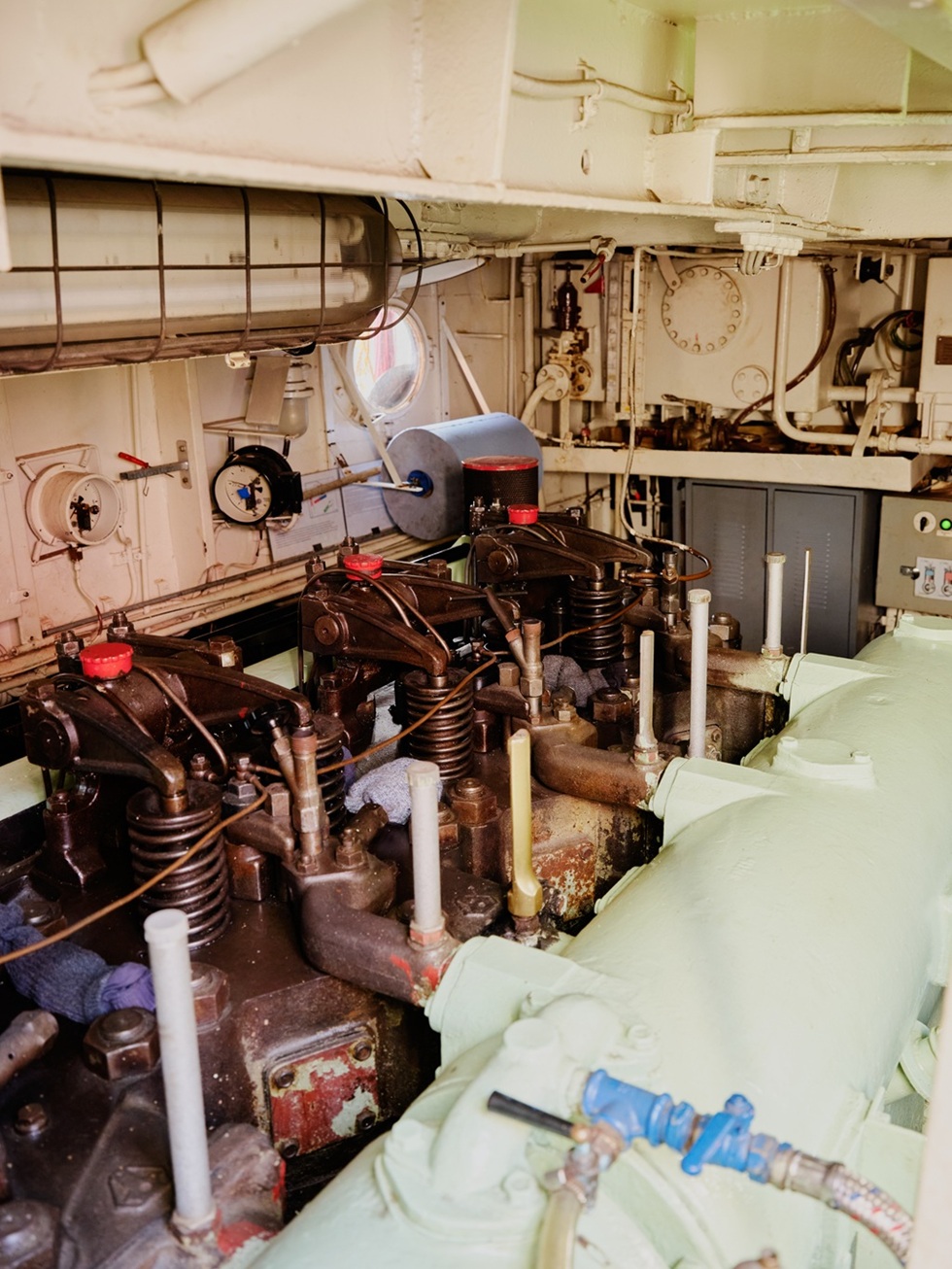

8 Zylinder - anschaulich im verlinkten Video zu sehen

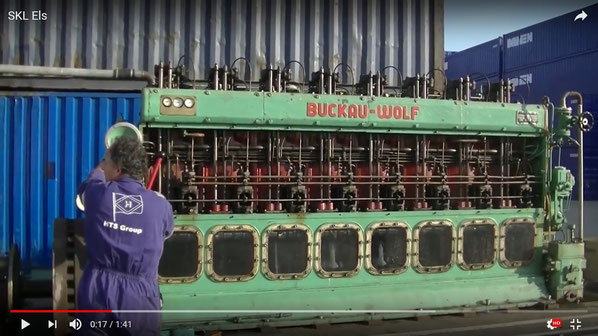

Buckau-Wolf in Aktion

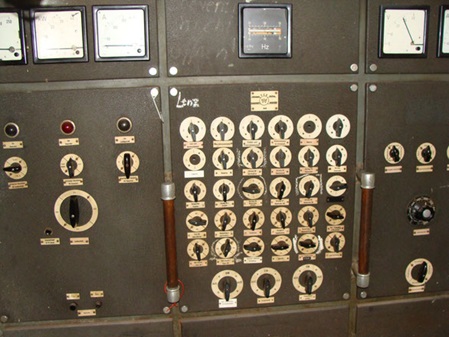

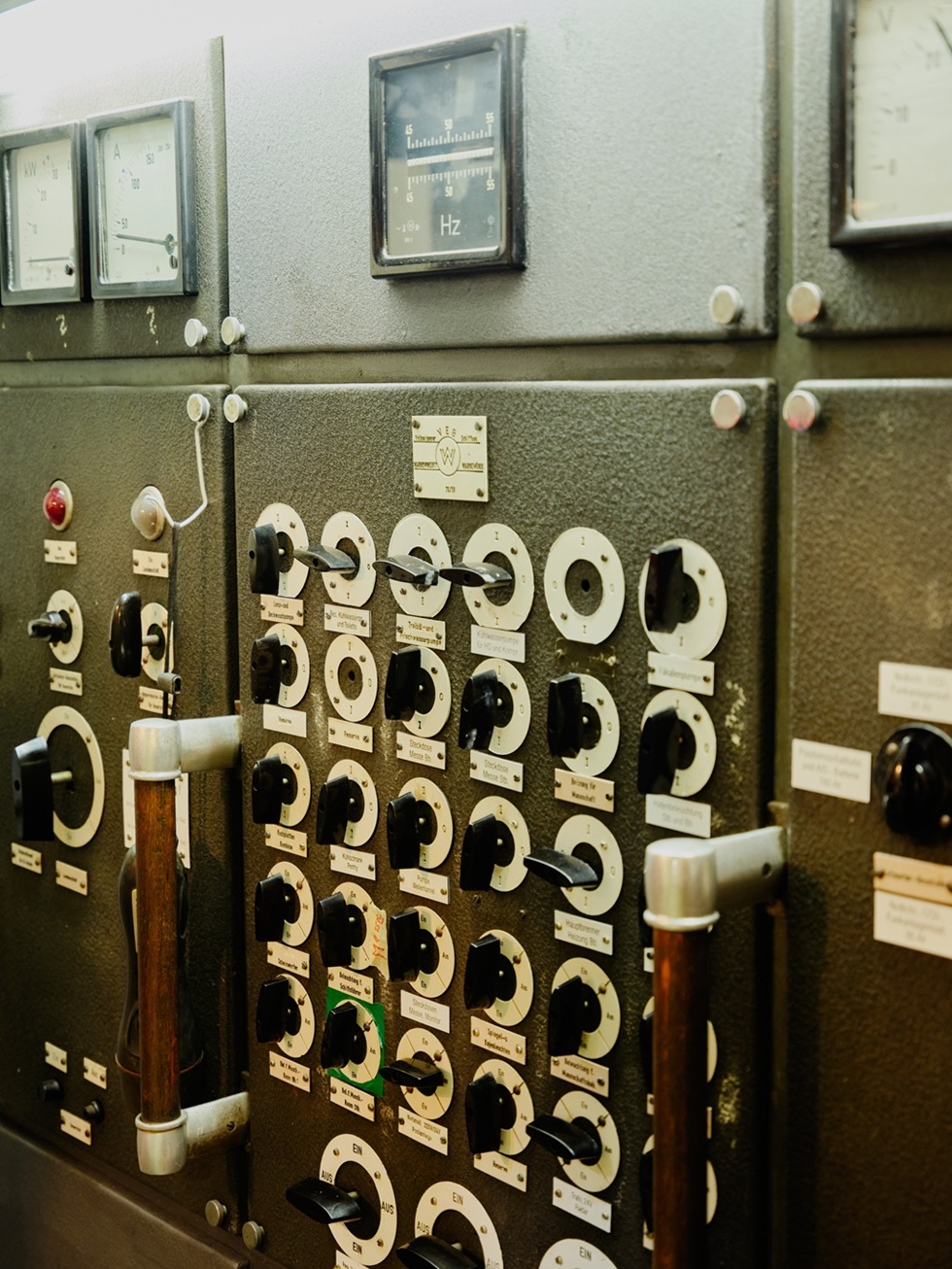

Hauptschalttafel:
zuschalten aller Verbraucher bei Bedarf und beim Seeklarmachen

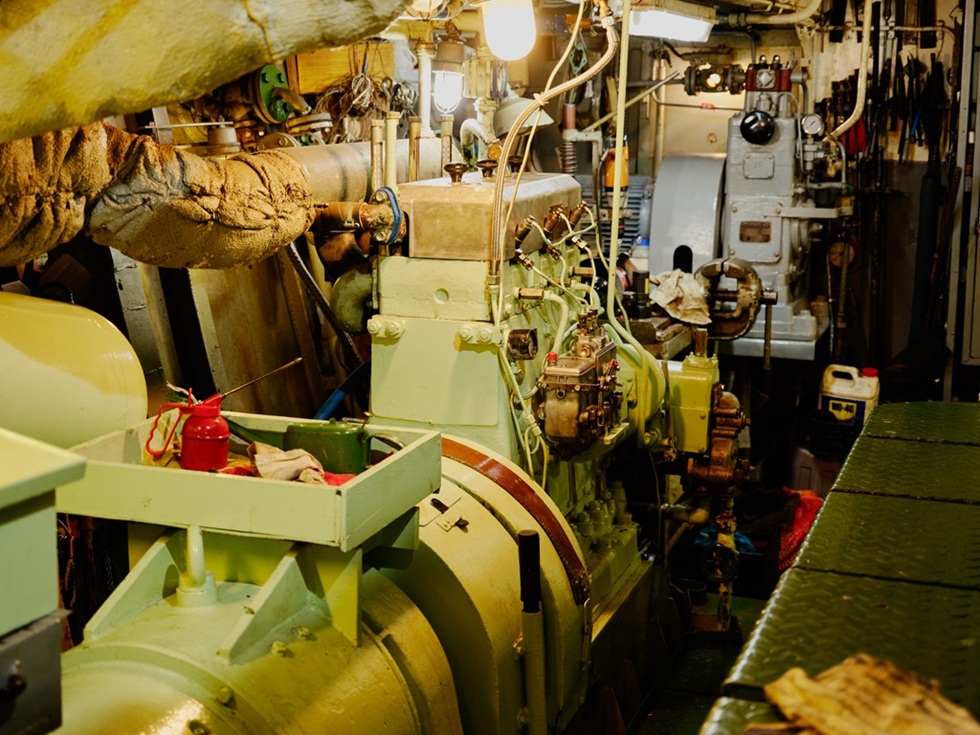

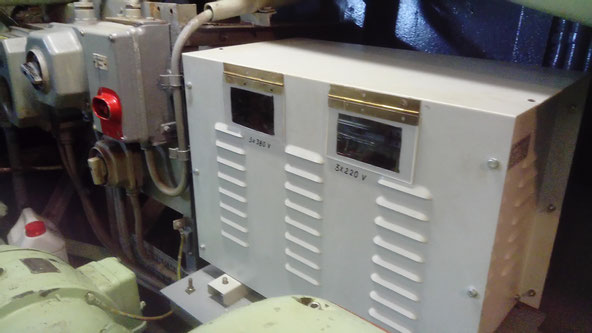

Dieselgenerator:

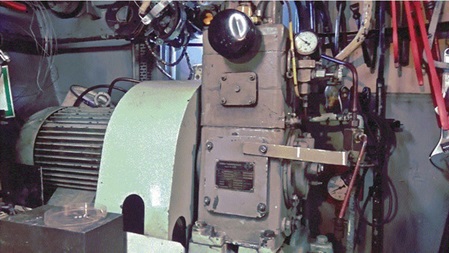

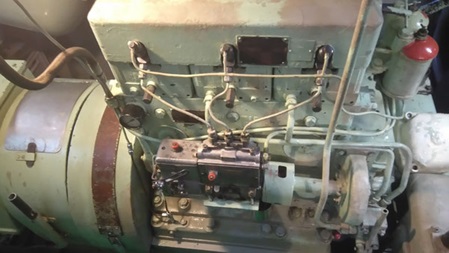

Hilfsdiesel 3NVD18
7,5 kVA
3x380 V / 3x220 V
24m³ / 30 bar

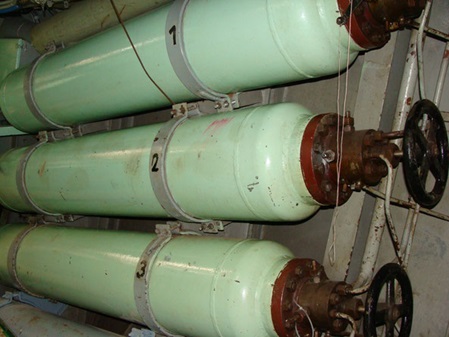

Anlassluftflaschen
30 bar, 1,15 m³

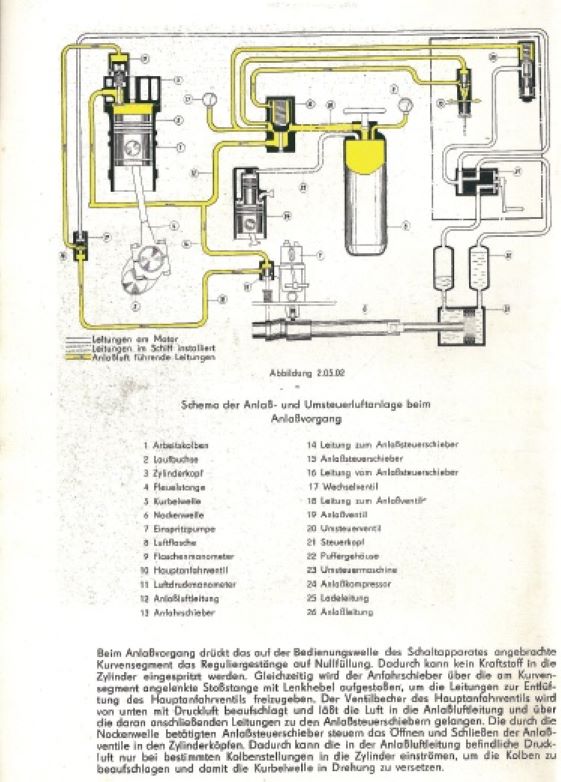

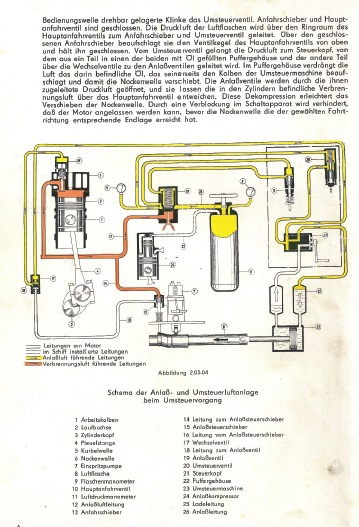

Anlassen und Umsteuern der Hauptmaschine

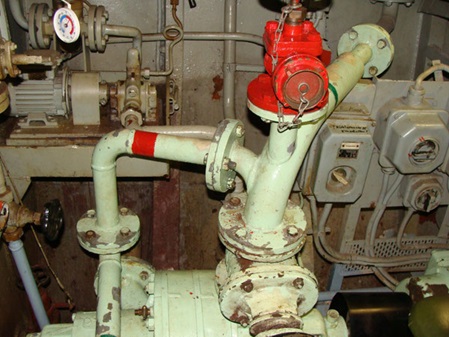

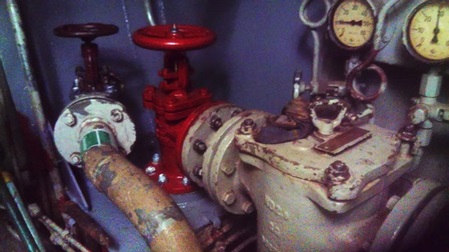

Seekasten/ -ventile/-filter
Ruderanlage

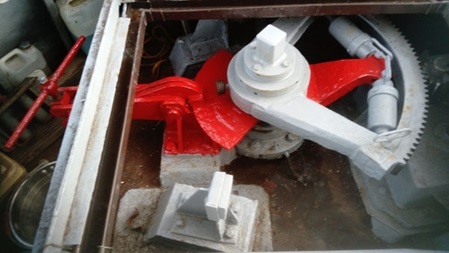

Quadrant mit
Bremse (rot) und
4- kant für Notpinne
Anlassen und Umsteuern der Hauptmaschine
Propeller

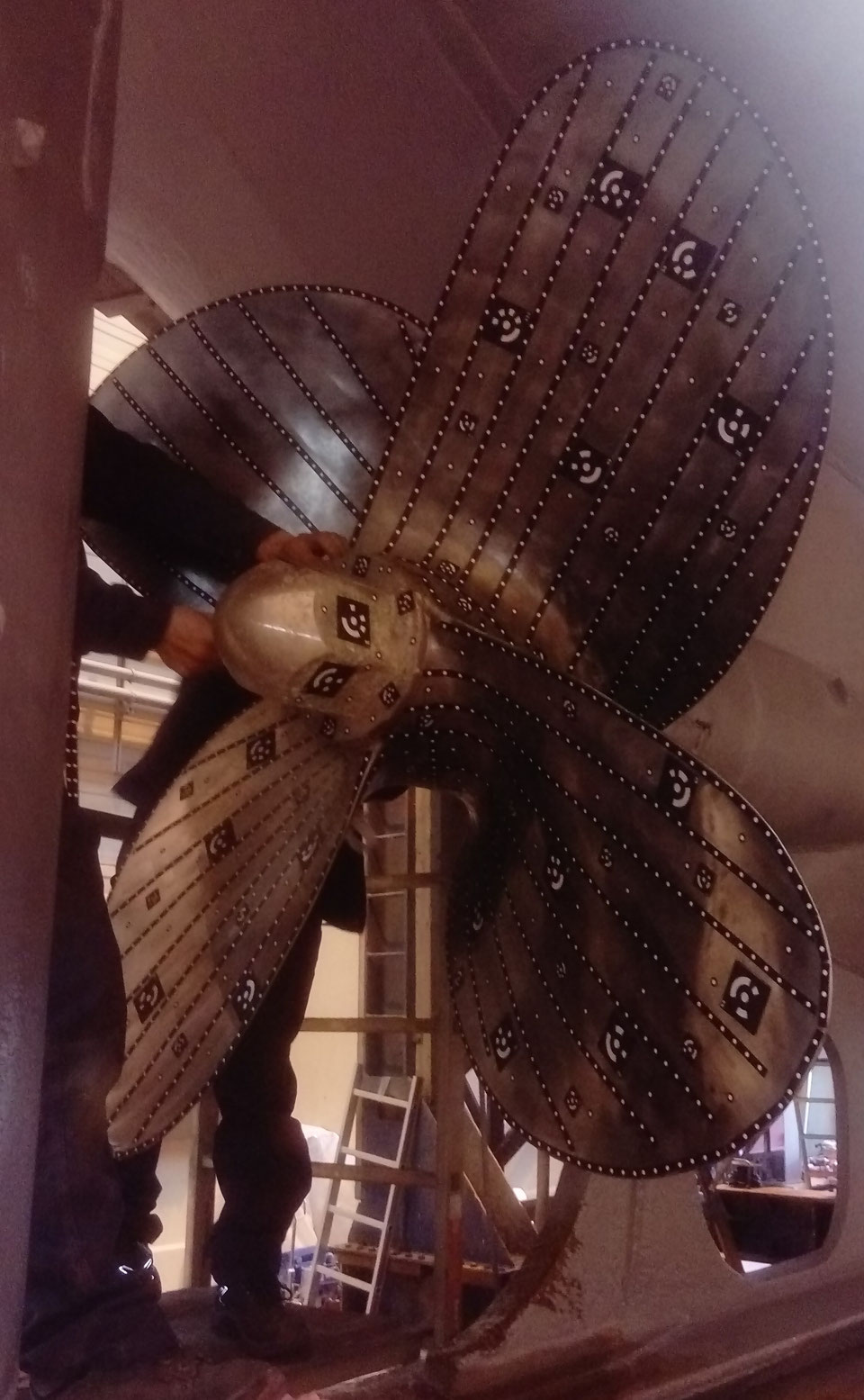

D=1650mm, Steigung=1,092m, 4 Flügel, Material: X8CrNiV14.1
In Vorbereitung von Versuchen MMG/ Uni Rostock werden der Schiffskörper und der Propeller vermessen/ digitalisiert

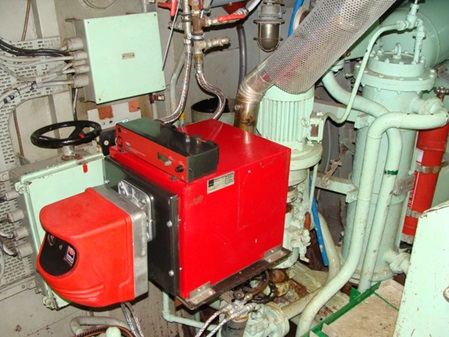

Ölkessel 14kW:
zum Vorwärmen des Hauptantriebes und der Räume
dahinter stehend:
Wärmetauscher Kühlwasser-
Seewasser

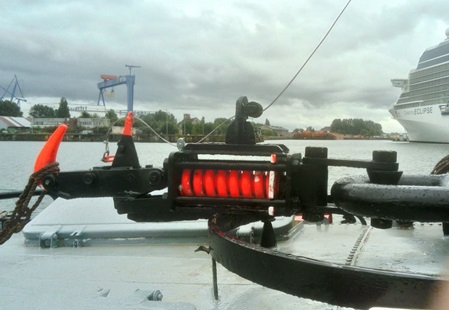

Schleppvorrichtung

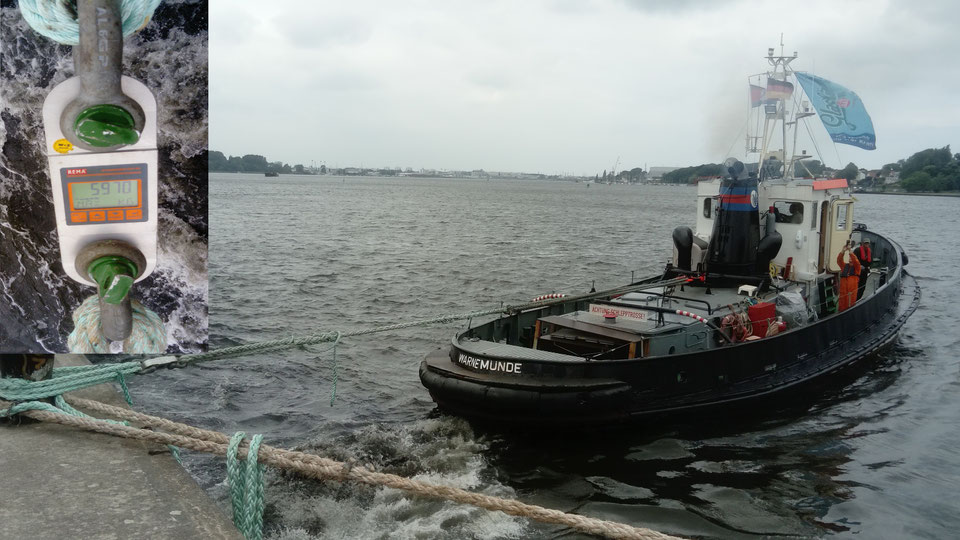

Pfahlzugtest
6t nachgewiesen, 7t ohne Schrägzug

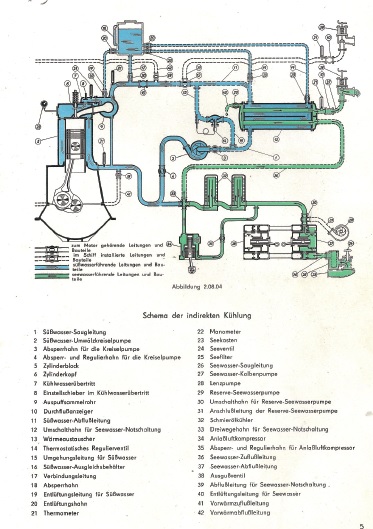

Schema: Indirekte Kühlung der Hauptmaschine
Feuerlöschpumpe
30m³/h

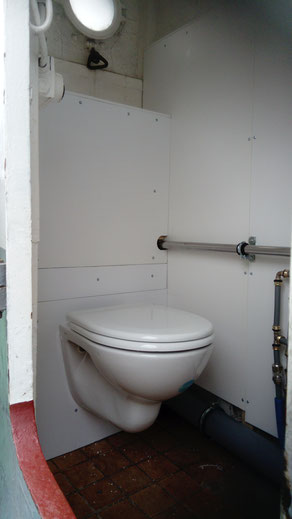

modernisierte Bordtoilette
Wir danken der
Fa. Peter Jensen
für die Bereitstellung des Materials
und der
Fa. Gebäudeausrüstung GmbH Rostock, Heizung- Sanitär, Elektro für die komplizierte Installation auf engstem Raum!
wandhängendes WC (seewassergespült)
Badheizkörper
Handwaschbecken
(Trinkwasser)
